渦街流量計在貿易計量上的優勢?
發布時間：2022-06-20 16:00:31
1.渦街流量信號為數字頻率方式,測量精度高

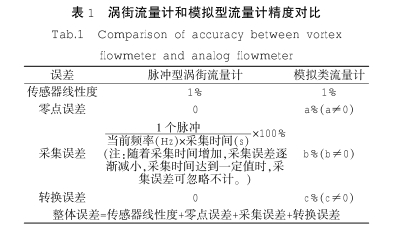

渦街流量計的旋渦分離頻率是與體積流量的大小成正比的,且分離頻率不受流體組分、密度、壓力溫度的影響。只要測量出旋渦個數,就可以準確計算出體積流量，而旋渦個數的測量是純數字概念,不存在測量數值上的誤差，讓渦街流量計具有了全量程范圍內流量信號精確的特點,是其它模擬類流量計不可比擬的優點。傳感器線性均為18的脈沖型渦街和模擬類流量計精度對比如表1所示。
2.補償運算簡單,計算精度高,未知參數少
渦街流量計的體積流量可以通過測量旋渦分離頻率得知,蒸汽密度、氣體密度、壓縮系數都可以通過測量溫度壓力進行補償計算,且計算公式均為國標或國際公式,計算精度高。與差壓式流量計對比,差壓式流量計計算結果受密度、粘度、等熵指數、壓縮系數、氣體可膨脹系數以及結構尺寸熱脹冷縮變化的影響2,補償計算較復雜,且很多差壓式流量計并沒有氣體可膨脹系數的補償計算公式,因此,計量結果會存在一定偏差。

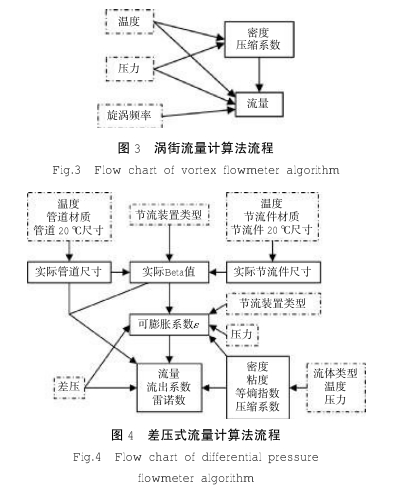

渦街流量計算法流程如圖3所示,圖中虛線框?yàn)橥獠坎杉盘?實線框?yàn)橛?jì)算參數;差壓式流量計算法流程如有圖4所示,圖中虛線框?yàn)橥獠啃盘柤耙阎獏?shù),實線框?yàn)橛?jì)算參數。
3.儀表測量異常時,能快速分析判斷

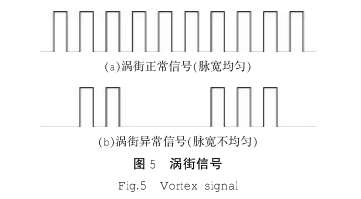

由于卡門渦街流量計信號是由旋渦頻率數值來.體現的,在正常情況下,旋渦分離頻率是穩定的,只有當傳感器發生異?；蚬r發生變化時,旋渦分離頻率才會有很大的變化,因此,通過觀察渦街流量傳感器頻率變化范圍的大小，可以很方便的分析出傳感器是否存在故障,不會出現模擬類傳感器在使用時因?yàn)榱泓c(diǎn)偏移或模擬轉換誤差而帶來不易發現的計量誤差。渦街信號如圖5所示
觀察渦街流量計放大整形后波形,若為均勻方波信號,則為正常流量變化;若出現明顯不均勻方波信號,則可能為外界干擾、超出測量范圍或傳感器故障導致。
